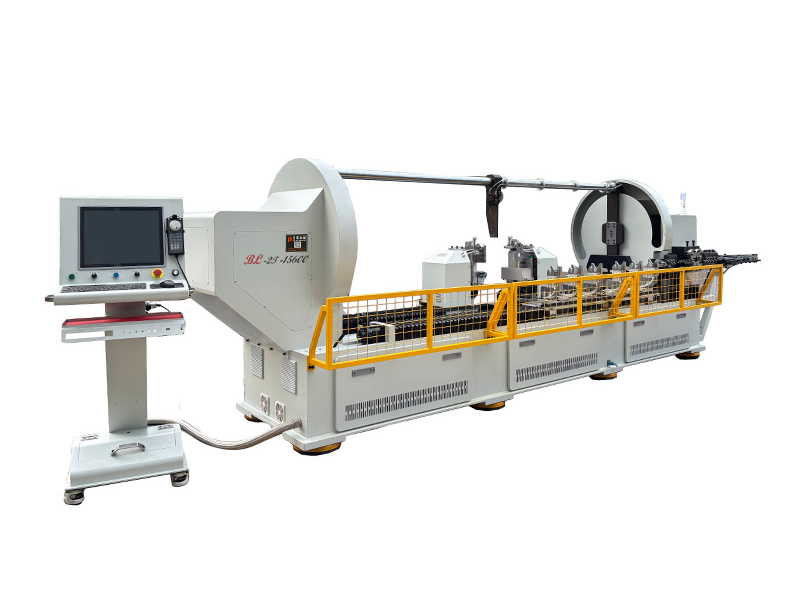

型号项目	BL-2T-15600
生产线径（硬料）	3.0-4.5mm
生产线径（软料）	3.0-6.0mm
控制轴数	15轴
伺服总功率	28.5KW
送线伺服	2.9KW
夹线平移	2.0KW
旋转小臂	1.5KW*2
旋转大臂	2.9KW刹车*2
扭头左右	2.9KW*2
扭头左右升降	1.0KW*2
左/右扭头内转	1.5KW*2
左/右扭头外转	1.5KW*2
切刀功率	1.0KW
主机重量	5000KG
全自动送线架承重	1000KG
机器尺寸（长宽高）	6600*1600*2200mm
工作电压	三相380V（±20V）

主要部件	品牌	产地
伺服电机	安川	日本
减速机	台诚	中国/台湾
轴承	NSK/IKO	日本
轴承	FAG	德国
电脑系统	亿图	中国/台湾
开关电源	明纬	中国/台湾
断路器	施耐德	法国
交流接触器	施耐德	法国
变频器	汇川	深圳
直线导轨	上银	中国/台湾
丝杆	上银	中国/台湾

1、采用电脑控制系统和进口伺服电机。

2、设备采用履带送料,代替传统送线轮,更换线径时,无需更换送线轮。

3、履带送料,具备自动对中功能,不受材料厚度影响,直接使用;同时安装编码轮控制,送料精度高于传统送线轮。

4、采用意大利定制进口同步带,耐磨损,更换方便。

5、电脑为中文、英文(可选)界面,操作简单,定位准确,所有电机可同步或单独运行。

6、当无线、断线、绕线时有自动停机报警功能,增加设备的安全性能(设备采用立式线架)。

7、可根据产品需求增加冲压、倒角、切槽、锯切。

8、该设备是专门针对铜、铝排自动折弯成型的一款设备,适用于生产:新能源汽车铜铝排、母排、配电箱铜铝排、

漆包线、包束线、裸排、电池排、动力电池模组等行业。
